Solidworkss实体建模之旋转凸台

旋转凸台/基体特征也是solidworks中最常用的功能之一，旋转凸台是通过将封闭的2D草图沿着某一轴线旋转而形成实体特征

基本介绍

旋转凸台/基体特征也是solidworks中最常用的功能之一，旋转凸台是通过将封闭的2D草图沿着某一轴线旋转而形成实体特征

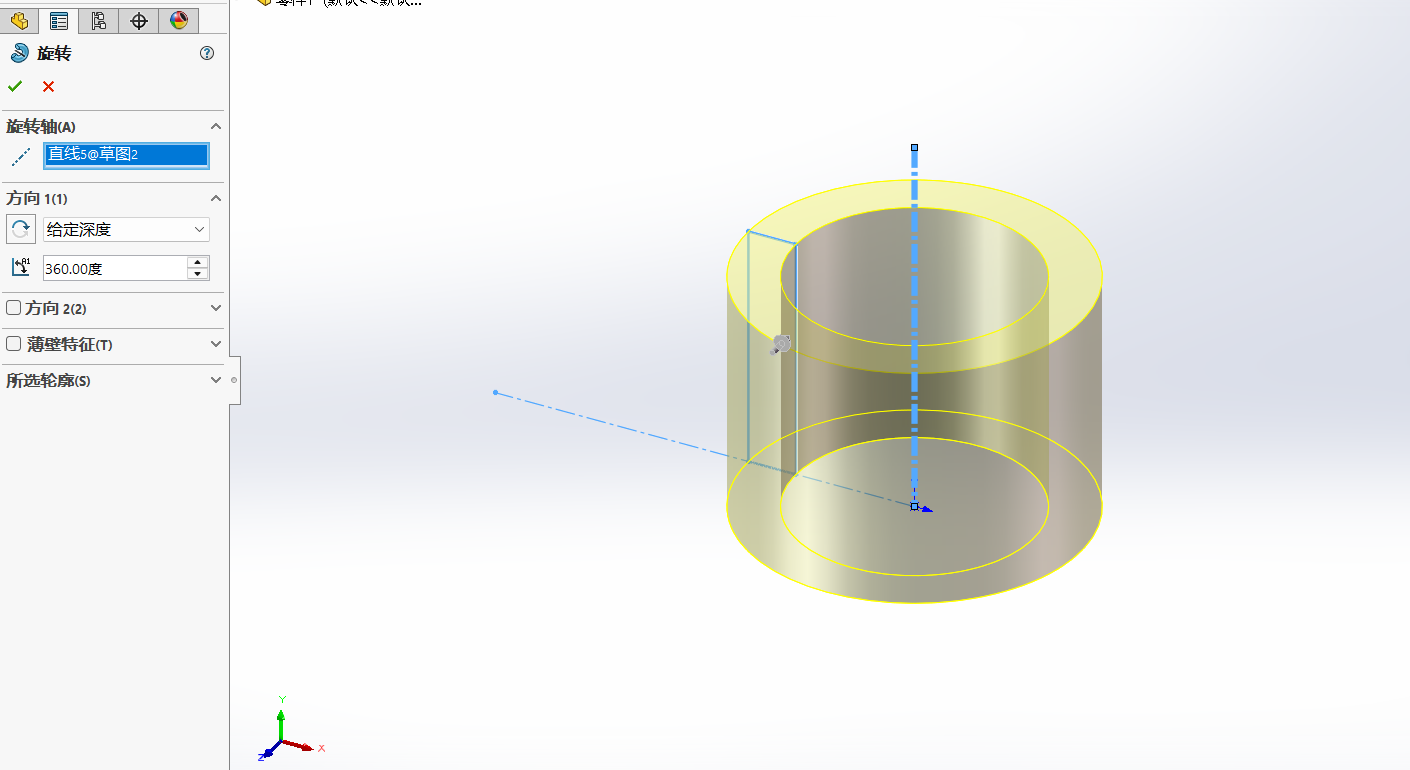

通过单击【特征】工具栏中的【旋转凸台/基体】按钮，或选择【插入】-->【凸台/基体】-->【旋转】菜单命令，弹出属性管理器，如下图所示：

solidworks旋转凸台属性设置截图

【旋转轴】：指定草图旋转所绕的轴线

【方向】：包括【方向1】选项组和【方向2】选项组，两个都是从两个方向进行旋转。在【方向】选项组中常用的选项如下：

（1）【旋转类型】：在草图基准面中定义旋转方向包括以下各项：

【给定深度】：从草图以单一方向旋转。

【成形到一顶点】：从草图基准面旋转到指定顶点。

【成形到一面】：从草图基准面旋转到指定曲面。

【到离指定面指定的距离】：从草图基准面旋转到指定曲面的指定距离。

【两侧对称】：从草图基准面以顺时针和逆时针方向旋转相同角度。

（2）【角度】：设置旋转角度，以顺时针方向从所选草图开始旋转指定角度，默认是360°，也就是绕指定轴线旋转一周。
